コロナの影響で大混乱していますね。

一刻も早い終息を願っています。

トッポジョージは一人工場に籠って作業しております。。

って訳で今回は4速トランスミッション ラチェットトップ部の修理の模様★

因みに作業するのは59パンと69アーリーです。

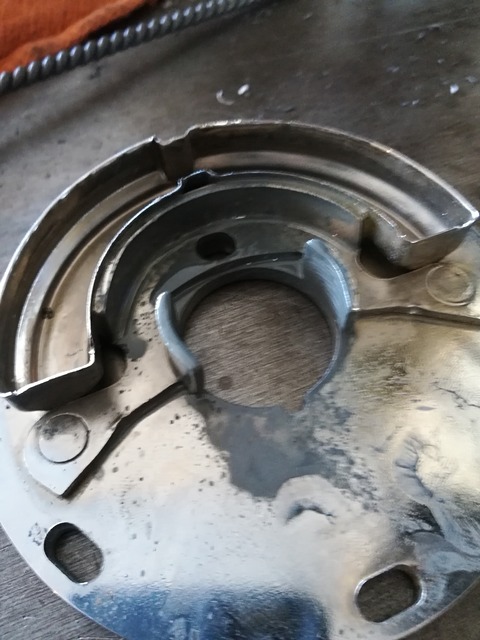

行き成り写真無くてすみませんがシフターカバーに軸受けのブッシングが入ります。

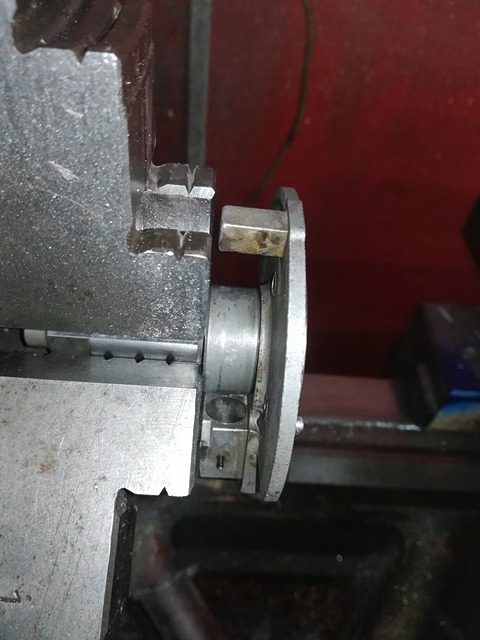

先ずは圧入代確保出来るように軽くホーニングして整えます!
IMG_20200323_155601

IMG_20200323_193613

IMG_20200324_150844

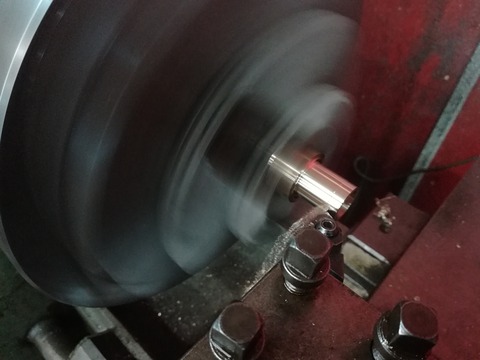

んで数字決まったらブッシング作りま~す☆
IMG_20200324_123119
話戻りますがココも少しホーニグで整えます!

当時の設計者が色々考え部品構成して出来た物です。

当然パーツには色々意味がありますのでその点抑えた上でブッシュ作ります
IMG_20200324_151036

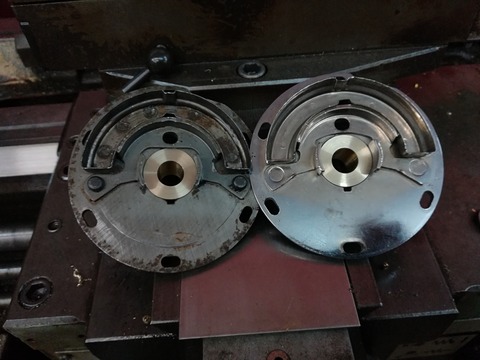

こんな感じで収まる訳ですな~
IMG_20200325_135814
って事で焼嵌めです~

んで写真無いけどシフターシャフトをラッピングで整えてお次はこれ↓
IMG_20200411_164635

IMG_20200411_152325

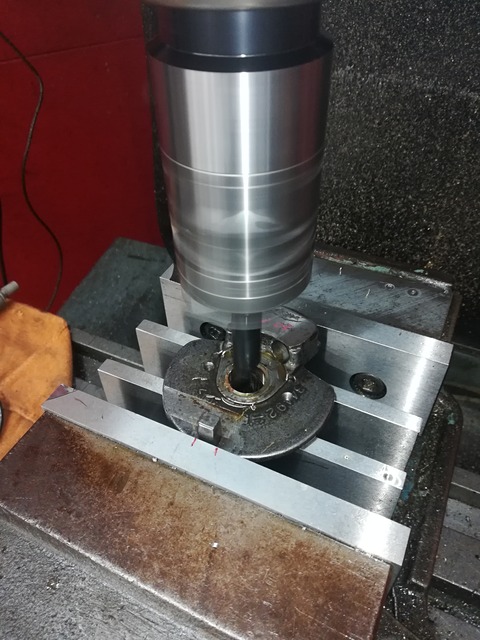

垂直水平真ん中だしてボーリングで~す★
IMG_20200307_120444

IMG_20200307_141754

IMG_20200307_142853

IMG_20200328_154935
んでお相手の方もブッシュ作って同様ボーリングです☆

ボーリング後当然ゲージで測って確認

実際シャフト入れて実動チェックするんですが59パンの部品は

微妙に引っかかると言うか鈍いと言うかなんか違和感がありました。

って訳でちと見つめましてこれね↓
IMG_20200412_172330

IMG_20200413_135636
シャフト部分から1段広がった所に通常は逃がしを作るのです。

それがされておらずそこが引っ掛かりを出していた様で~す!
IMG_20200412_173615
こんな感じでぴったり収まらくては駄目です!

とまぁ実動チェックは絶対と言う事で~す。

この辺は子供の好奇心の様な気持ちが大事?!

入れれる物は入れる 回せる物は回す

んでバラせる物はばらして見るです(笑)
IMG_20200412_174811
って訳でラチェットトップ シフターの軸受け完了で~す。

まぁミッションなんかそんな追い込まなくても事たりるぜって

言葉飛んで来そうな気もしますが機械部品の一部品として見つめると

やはり精度上げて組めば必ず答えてくれると思いま~す★

んでコレでシフターがシャキットしますゼ☆☆

今日はこれでおしまい




















IMG_20200327_123558

IMG_20200328_185341_562

IMG_20200328_185341_563
良し❗

上手く行ったゼ😎


全てはクランクケース


ピニオンシャフトホールール位置から


割り出してサーキットギヤ製作しました


続いてこのギヤサイズから算出して


お隣のアイドラーギヤ作りま〜す✌️


#harleydavidson
 #toppogeorge
#yokosuka#japan#panhaed
#earlyshovel #knucklehead
#overhaul #gearmaking
#gearpolishing
#circuitgear #idlergear
#ギヤ制作#脱メカノイズ
#バックラッシュ調整
