2016年05月

55パンのアウターチューブのスムージングの模様!

Fはノーブレーキ仕様にしますのでキャリパーマウントやらフェンダーマウントやら

んで上の丸い膨らみやらを削ってすっきり仕様に!

s-007

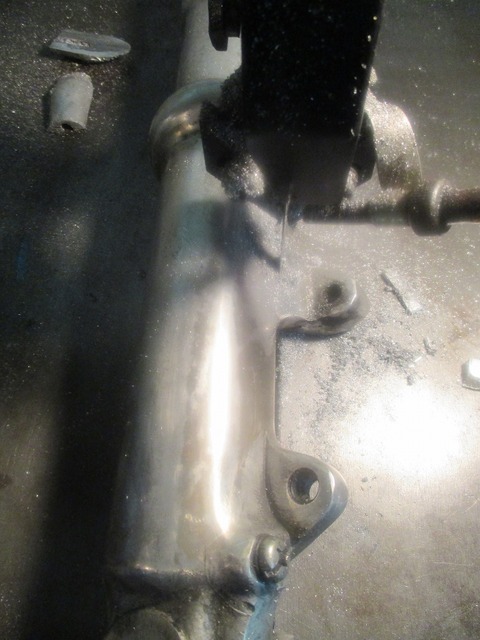

まずはざっくりコンタで切り落として大きなでっぱりをサンダーで削って

これやるの久しぶり!

s-008

カッカッカッって旋盤に掛けて。。

s-011

ここまで機械で削ります。

アウターチューブは一見綺麗なチューブに見えますが実際はかなりボコボコしています
なのでこの後は手削りで慣らしていきましょう!

s-017

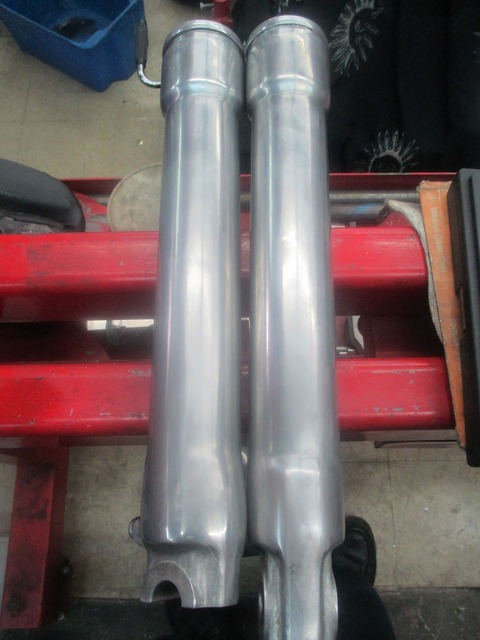

軽く磨いて完成で~す!

ピカピカがお好きな人はこの後バフ掛けして鏡面ってのもアリですが
今回はやれた感じがお好み☆ですのでこれでフィニッシュ!

s-011

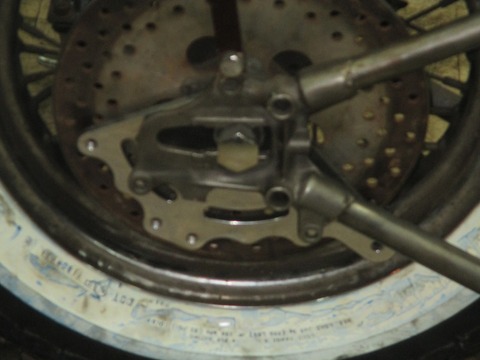

Fにはブレーキ付けませんが手で微調整出来る様にRキャリパー2連にしますよ~

それではお次は例の長い奴組んでFフォーク完成させましょう!

その模様はまた次回!

s-135

って訳で毎年恒例のこの子達!

今年も来てくれました(嬉)

何気に忙しくてレポートしてませんでしたが1ヶ月位前からいます。

s-024

んで巣は去年同様やっぱりここ!

s-022

 んでんで産まれたっぽい☆

今の所4羽位は雛がいるみたい!

今日位からピヨピヨにぎやかになって来ました。

s-028

本当はココに作って貰いたかったのに!

こんなの作ってみたけど気にいらないらしくパパの止まり木になってます。

まぁ休憩所として使ってくれてるんで良いですが。。

こちらの模様も効ご期待で~す!



先月入れ替えた旋盤のメンテナンスの模様!

s-022

まずは機械を掃除した後オイル交換。

バイクの納車整備でも必ずやるオイル交換

新規一点です。

s-023

いろんなところにニップルがありますのでオイラーで給油して。

s-034

制度チェック&芯出し

主軸の振りも無くgood!

s-035

kitagawaチャックも分解洗浄

では調整に入ります。

s-030

まずはバイトのレベル出し

s-041

んで主軸台の調整!

研磨棒を加えて芯出し後主軸台の傾きを調整します。

s-s-048

ボルト緩めてここで合わせます。
ダイヤルで調整後実際削ってさらに微調整します。

主に手削りの時影響が出ます。

s-017

続いて芯押し台!

まずはダイヤルあてて一杯にストロークさせて精度チェック

規格内!

合格です☆

s-019

んで傾きの調整

落書き一杯(笑い)

s-021

s-023

実際削ってテーパーにならないよう調整します。

長物の加工はチャックだけでは振って削れない所か危ないので芯押しは絶対です。

ここの調整 超シビア(汗)

s-034

色んなの削ってチェックして!

最後に約80mm位自動送りで削ってみた所先端が0.01mm位のテーパーに(涙)

s-004

って訳でここの調整!

機械全体のレベル出しです。

機械搬入時に運送屋さんが調整してくれましたが煩い物削る時はもっと

追い込まなければいけないみたい。。

s-007

ジャッキボルトで水平を出してやります。

何で機械の水平が削れかたに影響するかって言うと旋盤みたいな1トン以上ある
重量物は水平が出てないと機械自体がよれるそう!

ベット(刃物台が通るレール)がよれれば刃物台もよれます。

って訳で細かい数字の世界では真っ直ぐ動かないって事です。

s-003

この水準器!

0.02mm!!

7本ある極太ボルトで水平にするのですがこの調整、超骨おれました(汗)

やっとこさ水平出ましたが機械動かさずに一晩寝かして。。

重いんで調整後またまた沈むんですって!

s-009

芯押し無しで削って。

s-009

芯押し削りも確認して。。

テーパー度0.003mm☆

実際レベル出しした直後は本当に0に近い数字で削れるのですが何回も削ると
やはり機械の振動等でこの数字ななり落ち着きます。

約80mm削って0.003mmって事は3倍のシャフト240mm削ったとしても
0.009mmのテーパーです。

って訳でこの辺が限界そうなのでご勘弁を。。

s-025

てっ訳でTONGIL旋盤メンテナンス修了で~す☆

今はバリバリに本戦稼働中ですぜ~!

その模様はまた後日!

こうご期待で~す☆






昨日まで連休頂きご迷惑お掛けしました。
予定より1日早く今日より営業開始しました。

s-053

DUNLOPからCOKER BECKへタイヤチェンジ!
予想道りフェンダーにあたって組めず色々オフセットして修了。

シートも要らない元ステー類加工して良い感じに収まりました☆

s-056

インナーチューブも届いてますぜ☆

長いです!

Fも一手間かけて面白くなる予定!!

気合いいれて頑張ります!
