今日はラッピング☆

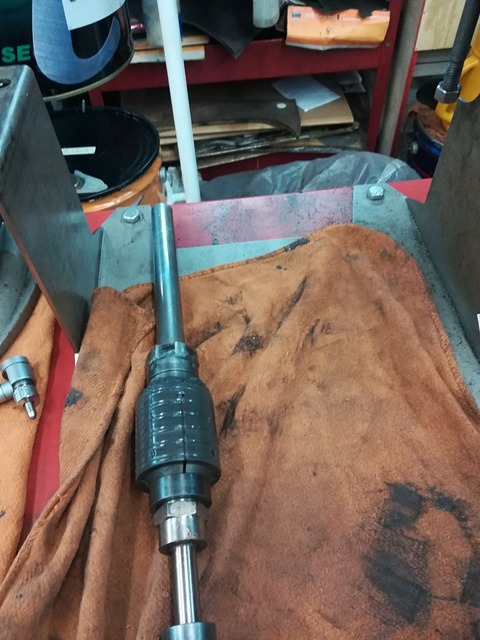

先ずは80FLHのピニオンシャフトのB/Gレースをね
IMG_20200123_155536

IMG_20200123_162743

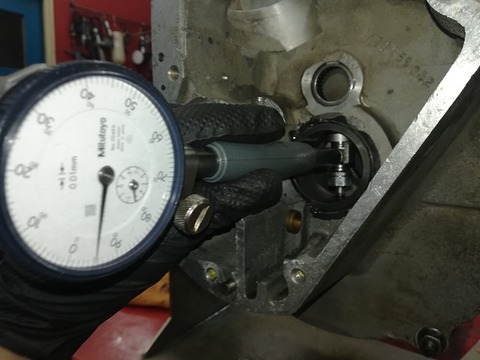

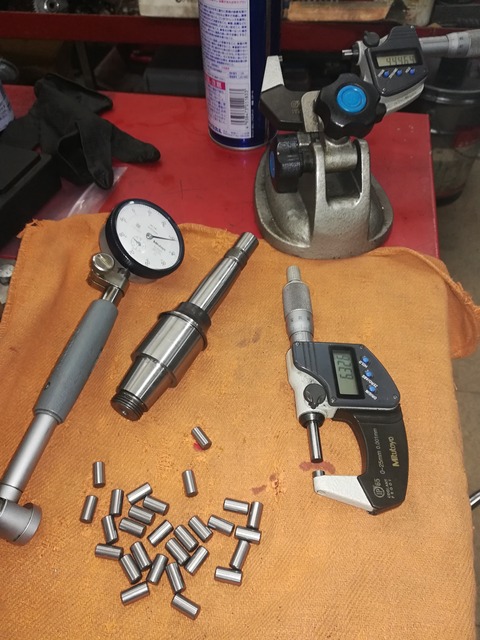

現状の状態を測定して使用するB/Gサイズを算出

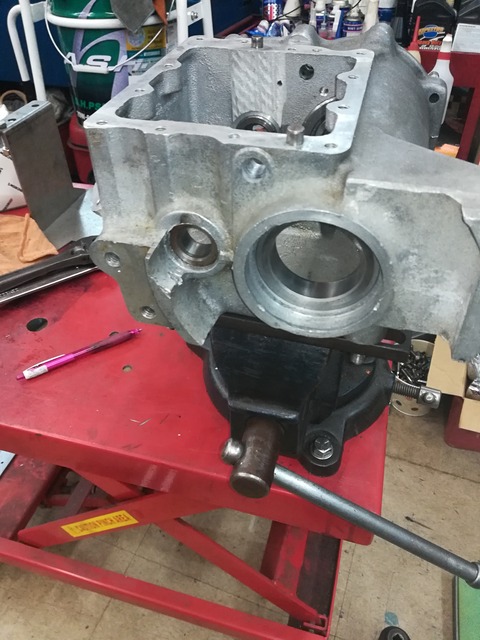

そのサイズを目標にホールの加工を始めます。

因みにこの子は上下方向に0.03㎜の極端な楕円でした~
IMG_20200123_161816

IMG_20200123_163045

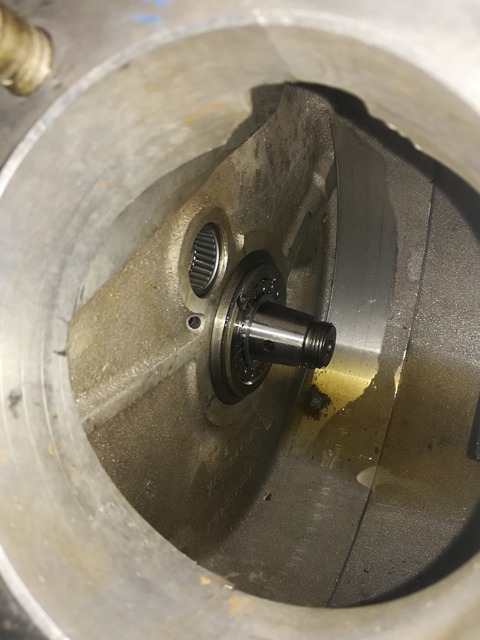

って訳で修正終了で~す★

B/G1サイズUPで修正出来ました~
IMG_20200127_202916

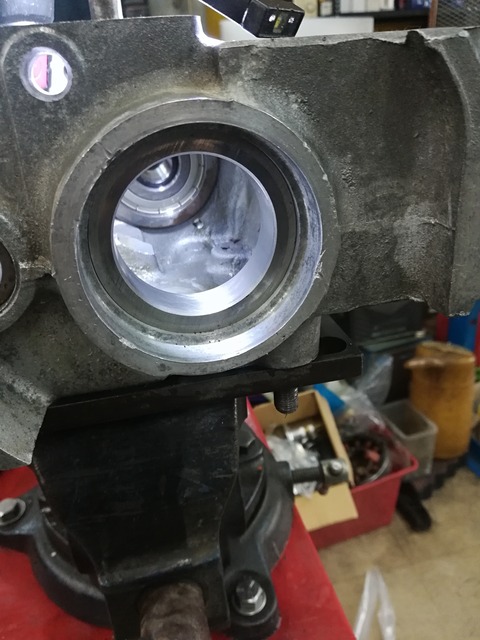

んでお次はアーリーのミッション☆

この子は一見綺麗に見えましたがまぁ全体的な楕円でした~
IMG_20200130_134832

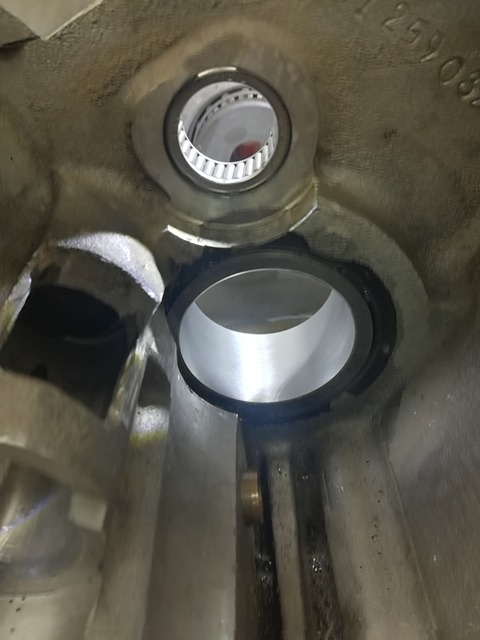

って訳でこの子も同様に加工終了!

どちらも真ん丸に修正できましたぜ★

このケースB/GのラッピングはE/G T/M共に左右のラインを出しながら

真円にして行く作業です。

まぁハーレーの穴加工は殆どがそんな感じでラインを出しながらの内径加工を

して行きます!

E/GもT/Mも全てが連結部品での構成なので真っ直ぐ真ん丸な穴で無ければ駄目なんですよ☆
IMG_20200130_213446

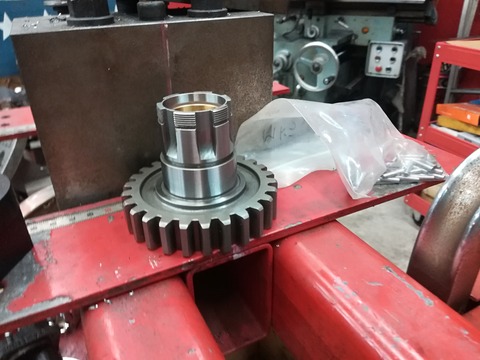

今回クロスミッションを組むのでこのメンドラも新品ですが

ココの穴広げて合わせるとちと??

てな状況になりますのでこの部品も裏技使いますぜ!

まぁその模様はまた今度ね!
IMG_20200130_213439

IMG_20200130_150123
因みにココの作業も別の加工方法思案中ですが楕円修正はこの手作業の

ラッピングに軍配あがりますな~

因みに因みにこのケースのラッピング加工!

ピンポイントで修正出来るのでトッポジョージは中々好きな作業で~す★

んで測定風景動画撮って見ましたがまぁ手振れブレブレで訳分からんかったので

動画上げるのは止めました~

またカメラマンがいる時あれば撮って見ましょっかね~

ラッピングはリズムが大事だよ~

では~
